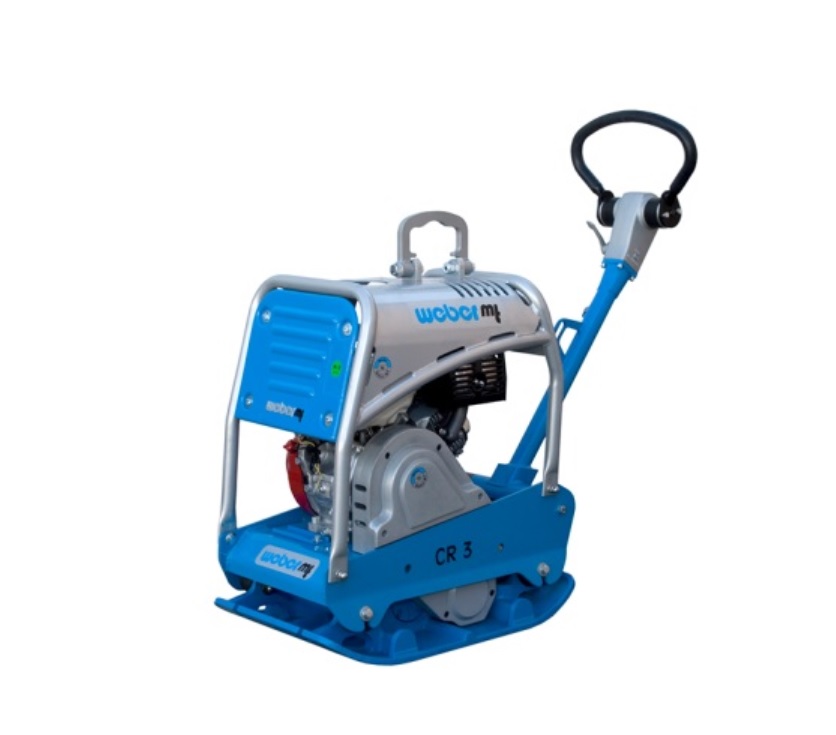

Placa Vibratória 200kg

Descrição:

Seu sistema hidráulico permite direcionar o deslocamento para frente ou para trás, possibilitando um melhor rendimento. A embreagem auto-ajustável e a estrutura de proteção fazem parte do equipamento de série. Ideais para compactação em valas, no setor de paisagismo, na construção de estradas ou em engenharia estrutural, sempre observando a espessura das capas de solo a serem compactadas, devido ao alto grau de impacto.

Características:

Peso: 209Kg
Dimensões de Base: 50×75 LxC(cm)
Combustível: Gasolina 4T
Consumo de Combustível: 1,5 lxh
Marca do Motor: Honda
Potência: 9,0 hp
Velocidade de Avanço: 22 m/min
Força de Impacto: 33 kN
Frequência: 87 Hz
Profundidade de Compactação: Até 40 cm
Área de Compactação: Até 900 m²/h

Utilização:

A placa reversível destina-se exclusivamente à compactação de:

– Areia;
– Seixos;
– Cascalho;
– Material misto,
– Parcialmente ligado;
– Pavimentos de ladrilho de concreto.

Cuidados:

– O compactador deve ser inspecionado, no mínimo, uma vez por turno, por danos visíveis. Em caso da existência de danos visíveis, interromper de imediato a operação e informar a pessoa responsável. Antes de reiniciar os trabalhos, todas as anomalias detectadas devem estar corrigidas.
– Não rebocar a máquina pelo cabo de manobra. Utilizar os pontos de içamento. Pressionando o cabo de manobra para baixo com o motor desligado, poderá danificar as
vedações do sistema de reversão podendo provocar vazamento devido à pressão do óleo.
– Fazer a manutenção preventiva conforme as especificações no manual de instruções.
– Não romper o lacre do motor e alterar a rotação do motor, podendo gerar desgastes excessivos no motor, na base e no excêntrico desta máquina.
– Esta máquina deve trabalhar sempre com a aceleração máxima, para não danificar a embreagem.
– Antes de iniciar a operação, o operador deve estar plenamente capacitado para trabalhar com a placa reversível.
– Evite contato com o motor, devido ao perigo com queimaduras pela alta temperatura do motor em funcionamento.
– Manter a máquina limpa.

– O OPERADOR DEVERÁ SER MAIOR DE IDADE, ESTAR TREINADO PARA OPERAR ESTE EQUIPAMENTO E SEMPRE UTILIZAR OS EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL (EPI)OBRIGATORIOS!

Operação:

1) ACIONAMENTO MOTORES GASOLINA
– Girar o botão liga – desliga até a posição ON
– Mover a alavanca de combustível (1) para á direita;
– Mover a alavanca do afogador (2) para á esquerda;
– Mover o acelerador até a posição de velocidade máxima;
– Puxar devagar o punho do retrátil (1), até sentir resistência. Deixar recuar o punho até a posição inicial e puxar com força.
– Deixar aquecer o motor durante alguns minutos e mover o afogador para a direita para começar a compactar.

2) DESLIGAR
– Mover a alavanca do acelerador até a velocidade mínima:
– Empurrar a torneira de combustível à direita para fechar;
– Girar o botão liga desliga até a posição OFF.

3) COMPACTAR
– Mover o acelerador até a posição de velocidade
máxima.
– Regular o sentido do deslocamento com o punho do cabo de manobra (1).
– Não rebocar a máquina desligada pelo cabo de
manobra.

4) TRANSPORTE
– Travar o pino de engate rápido (2) com a coluna de comando (1).
– Utilizar o pondo içamento

5) USO ECONÔMICO

– Sempre limpar o equipamento após a utilização.

– Nunca transportar o equipamento deitado e somente içar o mesmo pela alça.
